Скоба стальная КАЗ Ду15 Ру16 обводная под приварку, из труб по ГОСТ 3262-75 КАЗ купить или заказать в Петропавловске-Камчатском

Описание

Характеристики

Описание

Скоба стальная КАЗ Ду15 Ру16 обводная под приварку, из труб по ГОСТ 3262-75 КАЗ - это соединительный элемент трубопровода. Изготавливаются из труб по ГОСТ 3262-75, используются при монтаже систем отопления, водоснабжения, вентиляции, холодоснабжения.

Отводы и скобы предназначены для обвода трубопровода в местах пересечения, с применением соединительных частей (муфты, гайки), либо под приварку, в условиях неагрессивных сред (вода, водяной пар, горючий газ и др.) при температуре проводимой среды 150 °С и давлении Р=1,6МПа. (16 Бар).

Параметры скобы Скобы без покрытия под приварку Ду15:

Диаметр номинальный DN - 15 мм
Давление номинальное PN - 16 бар
Температура - 150 С°
Тип скобы - обводная
Материал корпуса - сталь
Класс материала корпуса - сталь
Тип присоединения - под приварку
Присоединение - сварка / сварка
Условия производства - ТУ 4923-001-00218182-2004
Вес - 0.387 кг
Страна производитель - Россия

Скоба стальная КАЗ Ду15 Ру16 обводная под приварку, из труб по ГОСТ 3262-75 КАЗ

Габаритные и установочные размеры
скобы Скобы без покрытия под приварку Ду15:

Диаметр, Dn - 15 мм
Диаметр наружный, d - 21.3 мм
Толщина стенки, T - 2.8 мм
Строительная длина, L - 370 мм
Радиус гиба, R - 50мм
Радиус гиба, R1 - 55 мм
Высота центров, Н - 20 мм

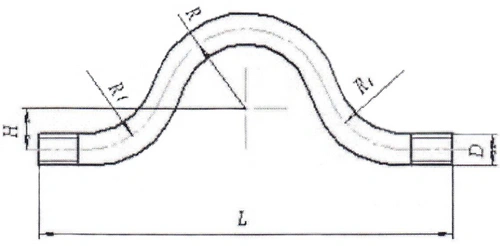

Эскиз отрезка трубы Скобы без покрытия под приварку Ду15

Предельные отклонения по размерам труб для скоб:

Размеры труб	Предельное отклонение для труб точности изготовления
Наружный диаметр с условным проходом: до 40 мм включительно	+-0.4-0.5мм
Наружный диаметр с условным проходом: св. 40 мм	+-0.8-0.1%

Размеры труб	Предельное отклонение для труб точности изготовления
Толщина стенки	+-10-15%
Для резьбы изг. методом накатки допускается уменьшение внутреннего диаметра до 10%
